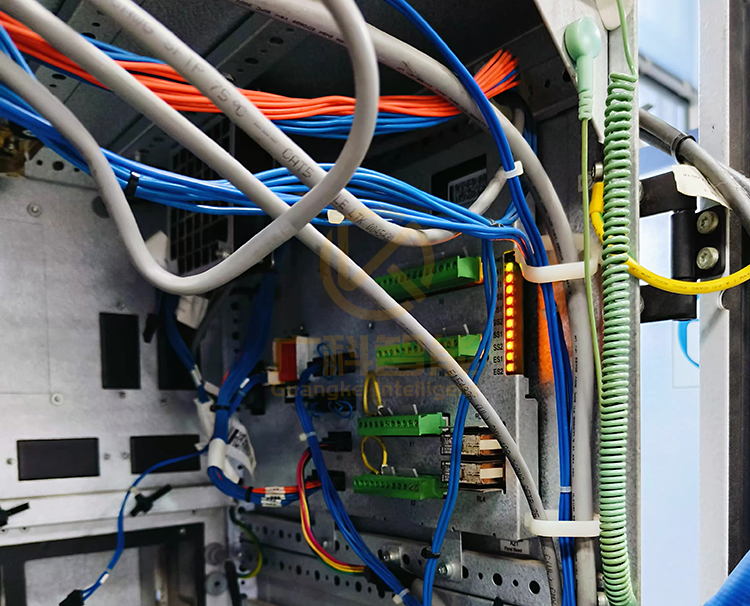

ABB安全面板DSQC643 3HAC024488-001维修后上机测试



ABB电路板维修步骤及注意事项

一、先看后测

首先对ABB电路板进行目测，细节处可通过放大镜观察。

观察目标：

1、有无断线与断裂处；

2、有无短路、粘连处；

3、电阻，电容，电感，二极管，三极管等处断开处；

4、是否别人修过，越修越坏；

5、有无虚焊，漏焊，插错插反情况。

排除上述故障后，用万用表测量ABB电路板电源与地之间的阻值，通常ABB电路板的阻值不应小于70Ω。若阻值才几或十几欧姆，那么ABB电路板上有元器件被击穿的可能。用点温计测ABB电路板上各器件的温度，温度升的较快较高的视为重点怀疑对象。

若阻值正常，用万用表测量板上的阻容器件二、三极管，场效应管，以及拨段开关等元器件。



二、先外后内

最好是有一块与故障板一样的完好电路板作为参照。然后机器人维修使用测试仪的双棒VI曲线扫描功能对两块板进行参数对比。

对比测试点可以从机器人电路板的端口开始，然后由表及里，尤其是对电容器的对比测试。这可弥补万用表在线难以测出电容是否漏电的缺憾。



三、先易后难

在对ABB电路板进行上机测试前，应尽量避免各种干扰对测试过程中带来的影响。具体措施如下：

1.测试前的准备：

将晶振短路（注意对四脚的晶振要搞清那两脚为信号输出脚，可短路此两脚。记住一般情况下另外两脚为电源脚，千万不可短接！），对于大容量的电解电容器，也要焊下一脚使其开路。因为大容量电容的充放电同样也会带来干扰。
